จะตรวจสอบได้อย่างไรว่า Quick Connector สำหรับการปรับอากาศรถยนต์ทำงานปกติหรือไม่?

เพื่อตรวจสอบว่าก ข้อต่อสวมเร็วสำหรับเครื่องปรับอากาศรถยนต์ ทำงานได้อย่างถูกต้อง ตรวจสอบความเสียหายทางกายภาพ ยืนยันว่าคลิปล็อคเข้าที่แล้ว ตรวจสอบว่าไม่มีสารทำความเย็นรั่วไหล และทดสอบว่าขั้วต่อเข้าที่และคลายอย่างถูกต้อง . ตัวเชื่อมต่อด่วนในระบบ AC ของรถยนต์จะเชื่อมท่อสารทำความเย็นด้านสูงและด้านต่ำเข้ากับคอมเพรสเซอร์ คอนเดนเซอร์ และเครื่องระเหยโดยไม่ต้องใช้ข้อต่อแบบเกลียว ขั้วต่อที่ชำรุดอาจทำให้สูญเสียสารทำความเย็น ระบบ AC ขัดข้อง หรือในกรณีที่ร้ายแรง อาจเป็นอันตรายถึงการปล่อยสารทำความเย็นแรงดันสูง การตรวจสอบส่วนใหญ่สามารถทำได้ด้วยเครื่องมือพื้นฐาน เครื่องตรวจจับการรั่วไหลของสารทำความเย็น และชุดเกจวัดร่วม และควรดำเนินการเมื่อใดก็ตามที่ระบบ AC แสดงประสิทธิภาพการทำความเย็นลดลง เสียงที่ผิดปกติ หรือสัญญาณที่มองเห็นได้ของการปนเปื้อนของน้ำมันใกล้กับข้อต่อ

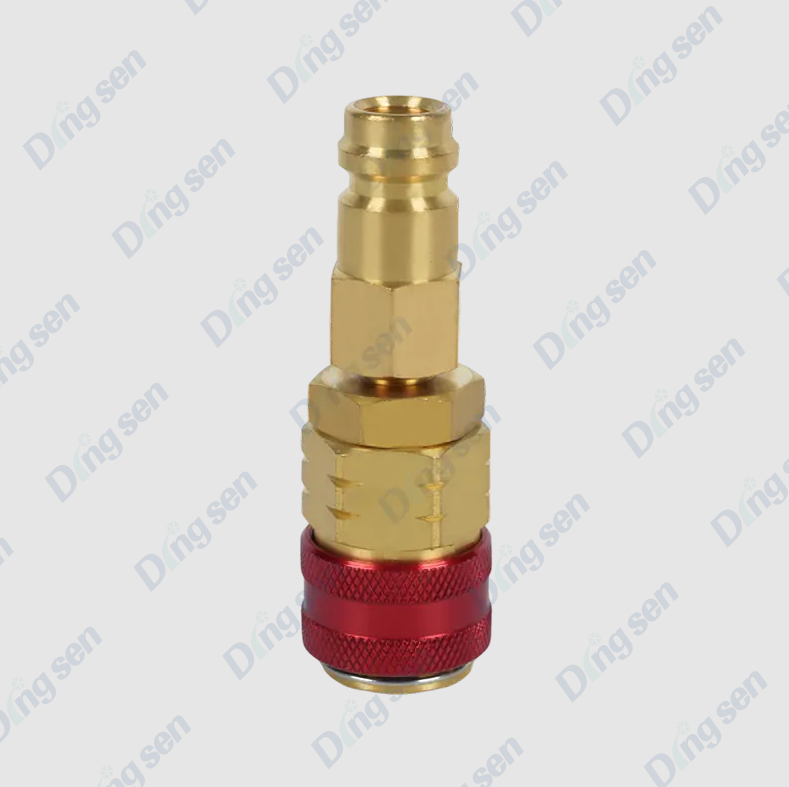

ตัวเชื่อมต่อด่วน AC ทำงานอย่างไรและทำงานล้มเหลวที่ไหน

ตัวเชื่อมต่อด่วน AC สำหรับยานยนต์ใช้วาล์วภายในแบบสปริงและแหวนล็อคหรือคลิปภายนอกเพื่อสร้างการเชื่อมต่อที่ปิดผนึกและมีระดับแรงดันระหว่างท่อสารทำความเย็น เมื่อข้อต่อตัวผู้ถูกดันเข้าไปในตัวเครื่องตัวเมีย มันจะกดวาล์วภายในแบบ Schrader เพื่อให้สารทำความเย็นไหลได้ คลิปล็อคจะยึดเข้ากับร่องเพื่อป้องกันการขาดการเชื่อมต่อโดยไม่ได้ตั้งใจภายใต้แรงกดดัน — โดยทั่วไป 15–30 บาร์ในด้านสูงและ 2–5 บาร์ในด้านต่ำ ของระบบ R-134a หรือ R-1234yf มาตรฐาน

จุดล้มเหลวที่พบบ่อยที่สุดคือ:

• การเสื่อมสภาพของซีลโอริง — โอริงภายในจะแข็งตัว แตกร้าว หรือพองตัวเมื่อเวลาผ่านไป ทำให้สารทำความเย็นซึมผ่านซีลได้
• คลิปล็อคเสียหายหรือสูญหาย — คลิปที่ขาดหายไป งอ หรือร้าวทำให้ขั้วต่อหลุดออกบางส่วนภายใต้แรงกดดันของระบบ
• ร่างกายแตกร้าวหรือเสียรูป — การกระแทกทางกายภาพ การขันแน่นเกินไประหว่างการติดตั้ง หรือการหมุนเวียนเนื่องจากความร้อนในระยะยาวอาจทำให้ตัวขั้วต่อแตกได้
• วาล์วภายในล้มเหลว — วาล์วภายในที่ติดอยู่หรือสึกกร่อนอาจไม่เปิดได้เต็มที่ ซึ่งจำกัดการไหลของสารทำความเย็น และลดประสิทธิภาพของ AC แม้ว่าขั้วต่อจะดูไม่เสียหายจากภายนอกก็ตาม
• การปนเปื้อน — สิ่งสกปรก เศษซาก หรือความชื้นที่เข้ามาทางข้อต่อที่ไม่ได้เชื่อมต่ออาจทำให้บ่าวาล์วและพื้นผิวซีลโอริงเสียหายได้


ข้อควรระวังเพื่อความปลอดภัยก่อนตรวจสอบขั้วต่อด่วน AC

ระบบทำความเย็น AC ทำงานภายใต้แรงกดดันอย่างมากและมีสารเคมีที่อาจก่อให้เกิดความเย็นจัด การบาดเจ็บที่ดวงตา หรือการหายใจไม่ออก หากปล่อยออกมาอย่างกะทันหัน ก่อนที่จะเริ่มการตรวจสอบหรือการทดสอบภาคปฏิบัติ ให้ปฏิบัติตามข้อควรระวังต่อไปนี้:

• สวมแว่นตานิรภัยและถุงมือหุ้มฉนวน ตลอดเวลาเมื่อทำงานใกล้ท่อสารทำความเย็นที่มีแรงดัน
• ห้ามถอดขั้วต่อสวมเร็วในขณะที่ระบบมีแรงดัน . นำสารทำความเย็นกลับมาใช้ใหม่โดยใช้อุปกรณ์กู้คืนที่ได้รับการรับรองก่อนถอดขั้วต่อออกทุกครั้ง
• ทำงานที่ พื้นที่ระบายอากาศได้ดี . ไอสารทำความเย็นหนักกว่าอากาศและแทนที่ออกซิเจนที่ระดับพื้น
• ปล่อยให้เครื่องยนต์และระบบไฟฟ้ากระแสสลับสามารถ เย็นอย่างน้อย 15-20 นาที หลังการทำงานก่อนจับขั้วต่อใกล้กับคอมเพรสเซอร์หรือคอนเดนเซอร์ ที่อุณหภูมิอาจเกิน 80°C
• โปรดทราบว่า R-1234yf เป็นสารไวไฟอ่อน (การจัดประเภท A2L) . เก็บแหล่งกำเนิดประกายไฟให้ห่างจากพื้นที่ทำงานเมื่อตรวจสอบระบบที่ชาร์จด้วยสารทำความเย็นนี้

การตรวจสอบภาพและกายภาพทีละขั้นตอน

เริ่มต้นด้วยการตรวจสอบด้วยสายตาและด้วยตนเองอย่างละเอียดก่อนใช้เครื่องมือวินิจฉัยใดๆ ขั้นตอนนี้ระบุข้อบกพร่องของตัวเชื่อมต่อที่ชัดเจนส่วนใหญ่ และใช้เวลาน้อยกว่าห้านาทีต่อตัวเชื่อมต่อ

ตรวจสอบคราบน้ำมันรอบๆ ขั้วต่อ

ระบบทำความเย็นใช้น้ำมัน PAG หรือ POE ในการหล่อลื่นคอมเพรสเซอร์ เมื่อสารทำความเย็นรั่วไหลผ่านซีลขั้วต่อ สารทำความเย็นจะบรรทุกน้ำมันคอมเพรสเซอร์ไปด้วย โดยเหลือ a คราบมันสีเข้มหรือฟิล์มมัน รอบตัวตัวเชื่อมต่อและบนท่อหรือพื้นผิวท่อใกล้เคียง แม้แต่คราบน้ำมันเล็กๆ ขนาดเท่าเหรียญก็สามารถบ่งชี้ข้อบกพร่องของการซีลได้อย่างน่าเชื่อถือ ตรวจสอบทั้งตัวขั้วต่อและรัศมี 10–15 ซม. ของท่อโดยรอบและบริเวณตัวยึด

ตรวจสอบคลิปล็อค

• ยืนยัน มีคลิปล็อค (แหวนล็อค) อยู่และใส่เข้าไปจนสุด เข้าไปในร่องรอบๆ ตัวตัวเชื่อมต่อ คลิปที่ติดตั้งอย่างถูกต้องควรอยู่ในแนวราบหรือภูมิใจกับพื้นผิวตัวเชื่อมต่อเล็กน้อย ไม่ทำมุม สอดบางส่วน หรือขาดหายไป
• มองหา รอยแตก การเสียรูป หรือการเปลี่ยนสี ในคลิป คลิปพลาสติกที่ได้รับความร้อนเป็นเวลานาน (มักอยู่ใกล้คอมเพรสเซอร์) จะเปราะและอาจแตกหักได้แม้ว่าจะดูไม่เสียหายก็ตาม
• พยายามอย่างแผ่วเบา ดึงขั้วต่อออกจากกันตามแนวแกนด้วยมือ โดยไม่ต้องปล่อยคลิป ขั้วต่อที่ล็อคอย่างถูกต้องควรแสดงขึ้นมา การเคลื่อนที่ตามแนวแกนเป็นศูนย์ . ช่องว่างใดๆ ที่มองเห็นได้ภายใต้แรงดึงด้วยมือ บ่งชี้ว่าคลิปไม่ได้เข้าร่องล็อคอย่างถูกต้อง

ตรวจสอบตัวตัวเชื่อมต่อ

• ตรวจสอบพื้นผิวภายนอกทั้งหมดเพื่อหา รอยแตก ชิป หรือรอยเค้นสีขาว ในตัวพลาสติก ให้ความสนใจเป็นพิเศษกับบริเวณที่อยู่ด้านหลังร่องล็อค ซึ่งประสบกับความเค้นดึงสูงสุดระหว่างการใช้แรงดัน
• ตรวจสอบขั้วต่อโลหะสำหรับ การกัดกร่อน รูพรุน หรือความเสียหายของด้าย บนใบหน้าที่นั่ง
• ตรวจสอบว่าขั้วต่อเป็น นั่งเต็มแล้ว — ควรสอดข้อต่อตัวผู้เข้ากับจุดที่คลิปล็อคล็อค โดยไม่มีช่องว่างที่มองเห็นได้ระหว่างใบหน้าตัวผู้และตัวเมีย ขั้วต่อที่เสียบไม่แน่นเป็นสาเหตุที่พบบ่อยมากของการสูญเสียสารทำความเย็นอย่างช้าๆ

วิธีการตรวจจับการรั่วไหลของสารทำความเย็น

การตรวจสอบด้วยสายตาเพียงอย่างเดียวไม่สามารถยืนยันได้ว่าขั้วต่อไม่มีรอยรั่วภายใต้แรงดันใช้งาน ใช้วิธีการตรวจจับต่อไปนี้อย่างน้อยหนึ่งวิธีเพื่อยืนยันความสมบูรณ์ของซีล

เครื่องตรวจจับการรั่วไหลแบบอิเล็กทรอนิกส์

เครื่องตรวจจับการรั่วไหลของสารทำความเย็นแบบอิเล็กทรอนิกส์เป็นวิธีที่รวดเร็วและละเอียดอ่อนที่สุดในการค้นหาจุดรั่วของขั้วต่อ เครื่องตรวจจับไดโอดแบบให้ความร้อนสามารถตรวจจับความเข้มข้นของสารทำความเย็นได้ต่ำที่สุด 5 ppm (ส่วนในล้านส่วน) ต่ำกว่าเกณฑ์ที่ตรวจพบได้โดยวิธีการอื่นๆ ที่ไม่ใช่ห้องปฏิบัติการ ขณะที่ระบบ AC ทำงานและมีแรงดันเต็มที่:

• ขยับหัวตรวจวัดอย่างช้าๆ รอบๆ เส้นรอบวงของขั้วต่อโดยเว้นระยะห่าง 5–10 มม จากพื้นผิว
• ตรวจสอบด้านล่างขั้วต่อ — ไอสารทำความเย็นมีความหนาแน่นมากกว่าอากาศ และจะสะสมอยู่ที่จุดต่ำสุดใกล้กับแหล่งกำเนิดการรั่วไหล
• เสียงเตือนหรือไฟ LED กะพริบแสดงว่ามีสารทำความเย็นอยู่ ยืนยัน alarm triggers at the connector body itself ไม่ใช่จากข้อต่อหรือทางแยกท่อใกล้เคียง ก่อนที่จะสรุปว่าขั้วต่อคือแหล่งกำเนิด

การตรวจสอบสีย้อมยูวีฟลูออเรสเซนต์

ระบบ AC ของยานยนต์จำนวนมากได้รับการชาร์จล่วงหน้าด้วยสีย้อมยูวีฟลูออเรสเซนต์ หรือสามารถฉีดสีย้อมได้โดยใช้ชุดหัวฉีดสีย้อม ภายใต้หลอดไฟ UV (แสงสีดำ) สีย้อมที่รั่วไหลจะเรืองแสงสีเหลืองเขียวสดใส ระบุตำแหน่งรอยรั่วบนพื้นผิวตัวเชื่อมต่อได้อย่างแม่นยำ วิธีนี้มีประโยชน์อย่างยิ่งสำหรับ เพื่อยืนยันว่าจุดใดบนตัวเชื่อมต่อที่รั่ว — เบาะโอริง ตะเข็บตัวถัง หรือโซนคลิปล็อค

การสังเกตความดันเกจแมนิโฟลด์

เชื่อมต่อเกจวัดร่วมที่ตั้งไว้เข้ากับพอร์ตบริการ และบันทึกแรงดันของระบบขณะดับเครื่องยนต์และระบบที่อุณหภูมิแวดล้อม เป็นข้อมูลอ้างอิงทั่วไปสำหรับระบบ R-134a ที่ทำงานอย่างถูกต้องที่ อุณหภูมิโดยรอบ 21°C ความดันสถิตควรอยู่ที่ประมาณ 5–6 บาร์ทั้งด้านสูงและต่ำ . หากความดันที่สังเกตได้ต่ำกว่าค่านี้อย่างมากและระบบไม่ได้รับการซ่อมบำรุงเมื่อเร็วๆ นี้ จะมีการระบุการสูญเสียสารทำความเย็นผ่านขั้วต่อที่รั่วหรือที่อื่นๆ ในระบบ ตรวจสอบมาตรวัดสำหรับ 5–10 นาที — การอ่านค่าแรงดันตกช่วยยืนยันการรั่วไหลที่ทำงานอยู่

การทดสอบการเชื่อมต่อและการทำงานของตัวเชื่อมต่อ

ตัวเชื่อมต่อที่อยู่ในสภาพสมบูรณ์แต่ไม่ได้เชื่อมต่อหรือคลายออกอย่างถูกต้อง จะไม่สามารถรับแรงกดหรือสร้างปัญหาระหว่างการบริการได้ ทดสอบฟังก์ชันการมีส่วนร่วมและการปล่อยหลังจากที่ระบบลดแรงดันอย่างปลอดภัยและนำสารทำความเย็นกลับมาใช้แล้วเท่านั้น

1. ทดสอบการมีส่วนร่วม — ดันฟิตติ้งตัวผู้เข้าไปในตัวตัวเมียจนกระทั่งคุณรู้สึกหรือได้ยินเสียงคลิกชัดเจนจากคลิปล็อค การคลิกจะต้องเป็นบวกและชัดเจน การเชื่อมต่อที่นุ่มนวลและไม่ชัดเจนบ่งชี้ว่าคลิปไม่ได้เข้าที่ร่อง ซึ่งหมายความว่าขั้วต่อจะไม่สามารถรับแรงกดของระบบได้อย่างน่าเชื่อถือ
2. ยืนยันที่นั่งเต็ม — หลังจากการหมั้นหมาย ให้ตรวจดูให้แน่ใจว่าข้อต่อชายอยู่ในระนาบเดียวกับหรือเว้าเข้าไปในใบหน้าของผู้หญิงเล็กน้อย ช่องว่างที่มองเห็นได้ระหว่างสองด้านที่เชื่อมต่อกันแสดงว่ามีการแทรกที่ไม่สมบูรณ์
3. ทดสอบการยึดตามแนวแกน — ใช้แรงดึงมืออย่างมั่นคงในแกนทั้งสองด้านของข้อต่อที่เชื่อมต่อ ไม่ควรเกิดการแตกแยกหรือการเคลื่อนไหว ในขณะที่คลิปกำลังดำเนินอยู่ การเคลื่อนไหวบ่งบอกถึงรูปทรงการล็อคที่สึกหรอ
4. ปล่อยทดสอบ — ใช้งานเครื่องมือปลดล็อคหรือกดแท็บปลดล็อคตามที่ออกแบบมาสำหรับประเภทขั้วต่อเฉพาะ ขั้วต่อควรปลดออกได้อย่างราบรื่นและสมบูรณ์โดยใช้แรงมือปานกลาง การใช้แรงมากเกินไปในการคลายออกอาจบ่งบอกถึงโอริงบวม การปนเปื้อน หรือการเจาะตัวถังที่ผิดรูป
5. ตรวจสอบโอริงหลังการถอดชิ้นส่วน — เมื่อแยกออกจากกันแล้ว ให้ตรวจสอบโอริงบนข้อต่อตัวผู้ว่ามีความแข็ง แตกร้าว มีจุดแบน หรือความเสียหายจากการอัดขึ้นรูป โอริงที่แข็งแรงควรจะเป็น นุ่มนวล กลมสม่ำเสมอ และไม่มีข้อบกพร่องที่พื้นผิว . เปลี่ยนโอริงที่ไม่ผ่านการตรวจสอบนี้ก่อนประกอบใหม่

สรุปการวินิจฉัย: อาการ สาเหตุที่เป็นไปได้ และการดำเนินการ

เมื่อใดที่ควรเปลี่ยนแทนที่จะใช้บริการ AC Quick Connector

ข้อผิดพลาดของตัวเชื่อมต่อบางอย่างสามารถแก้ไขได้โดยการเปลี่ยนโอริงและใส่ข้อต่อกลับเข้าไปใหม่ อื่นๆ จำเป็นต้องเปลี่ยนขั้วต่อทั้งหมด เปลี่ยนชุดตัวเชื่อมต่อทั้งหมด — ไม่ใช่แค่โอริง — ภายใต้เงื่อนไขต่อไปนี้:

• รอยแตกใด ๆ ในตัวตัวเชื่อมต่อ — ตัวพลาสติกหรือโลหะที่แตกร้าวไม่สามารถกักแรงดันสารทำความเย็นได้อย่างปลอดภัย และต้องเปลี่ยนทันที
• ร่องล็อคชำรุดหรือผิดรูป — หากคลิปไม่สแน็ปเชิงบวกอีกต่อไปหรือข้อต่อตัวผู้ขยับตามแนวแกนเมื่อล็อค รูปทรงของตัวเครื่องจะเกินขีดจำกัดที่สามารถให้บริการได้
• มีการรั่วไหลอย่างต่อเนื่องหลังจากเปลี่ยนโอริง — หากโอริงที่มีขนาดถูกต้องใหม่ยังรั่วอยู่ หน้าซีลภายในรูขั้วต่อจะเสียหายหรือสึกกร่อน และจะไม่ซีลกับโอริงใดๆ
• อายุตัวเชื่อมต่อเกิน 10 ปีหรือ 150,000 กม — ตัวขั้วต่อพลาสติกและสปริงวาล์วภายในเสื่อมสภาพเมื่อเวลาผ่านไป โดยไม่คำนึงถึงสภาพที่มองเห็นได้ ในยานพาหนะที่มีระยะทางสูง การเปลี่ยนเชิงรุกระหว่างการให้บริการระบบไฟฟ้ากระแสสลับหลัก (การเปลี่ยนคอมเพรสเซอร์หรือเครื่องระเหย) เป็นการบำรุงรักษาเชิงป้องกันที่คุ้มต้นทุน

ติดตั้งโอริงใหม่ที่มีการหล่อลื่นด้วยน้ำมัน PAG หรือ POE ที่สะอาดและเข้ากันได้กับระบบเสมอเมื่อประกอบตัวเชื่อมต่อด่วน AC ใดๆ กลับคืน ห้ามนำโอริงที่อยู่ภายใต้แรงดันของระบบกลับมาใช้ซ้ำ แม้ว่าจะดูไม่เสียหายก็ตาม แต่ชุดการบีบอัดจากที่นั่งก่อนหน้านี้หมายความว่าจะไม่สามารถปิดผนึกได้อย่างน่าเชื่อถือเหมือนวงแหวนใหม่
